精密電子製造および半導体産業チェーンにおいて、静電気放電 (ESD) はコンポーネントの故障につながる目に見えない危険因子です。
ESD段ボールは、通常の輸送用コンテナではなく、特別な改良を加えた機能性産業用包装材の一種です。
従来の段ボール基材に導電性または静電気散逸媒体を埋め込み、包装本体に安定した表面抵抗率を与えることで、保管、販売、物流プロセスにおいて信頼性の高い静電気安全バリアを構築します。
通常のカートンと比較して、その中心的な価値は「物理的保護」と「静電気制御」を 1 つに統合し、ライフサイクル全体を通じて敏感なコンポーネントの電気的安全性を確保することにあります。
ESD段ボールの性能は基材の改質プロセスに依存します。現在、導電性カーボンブラック充填、金属繊維複合化、帯電防止剤の表面コーティング等の技術ルートが主流となっています。
これらのプロセスにより、カートンに次のような特定の電気的特性が与えられます。
静電シールド効果: 一部のハイエンド ESD カートンは、外側の静電気散逸層と中央の導電性シールド層を備えた多層複合構造を採用しており、外部静電界の内部コンポーネントへの誘導結合を効果的に防止できます。
電荷減衰能力: 認定された ESD パッケージ材料は、摩擦帯電によって引き起こされる電荷の蓄積を防ぐために、厳格な電荷減衰時間基準 (通常は 1000V から 100V への減衰時間が 2 秒未満であることを要求) を満たす必要があります。
環境安定性: 湿度に依存する従来の帯電防止剤とは異なり、永久 ESD 段ボールの導電率は環境温度や湿度の影響をほとんど受けません。低湿度や乾燥した環境でも安定した保護性能を維持でき、季節の変化による保護不良のリスクを回避します。
ESD 段ボール箱は、その独特の物理的および化学的特性により、以下の高精度および最先端の産業のサプライ チェーン システムに深く組み込まれています。
半導体および集積回路のパッケージングおよびテスト

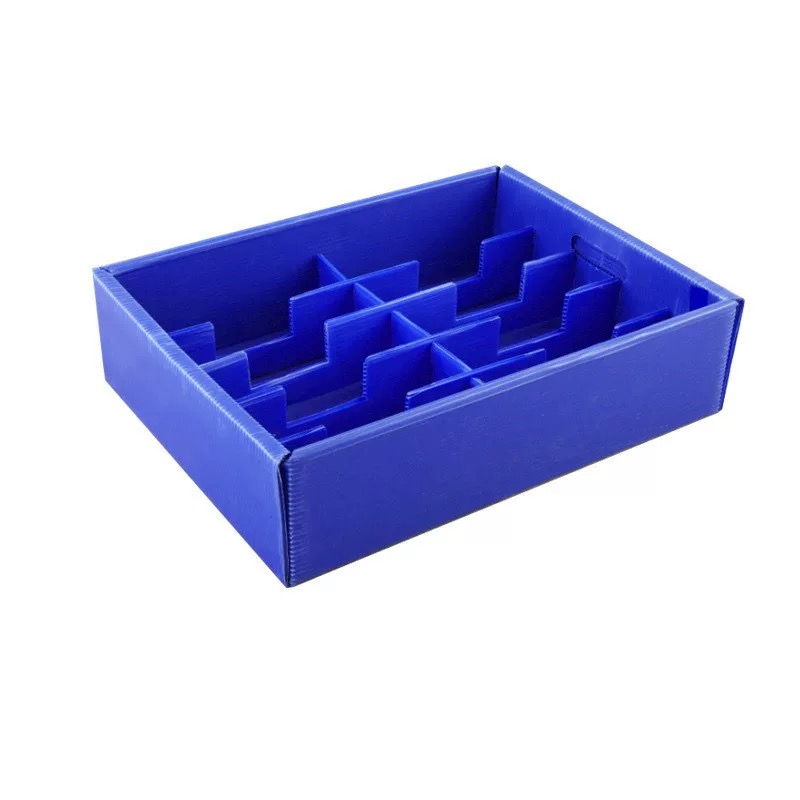

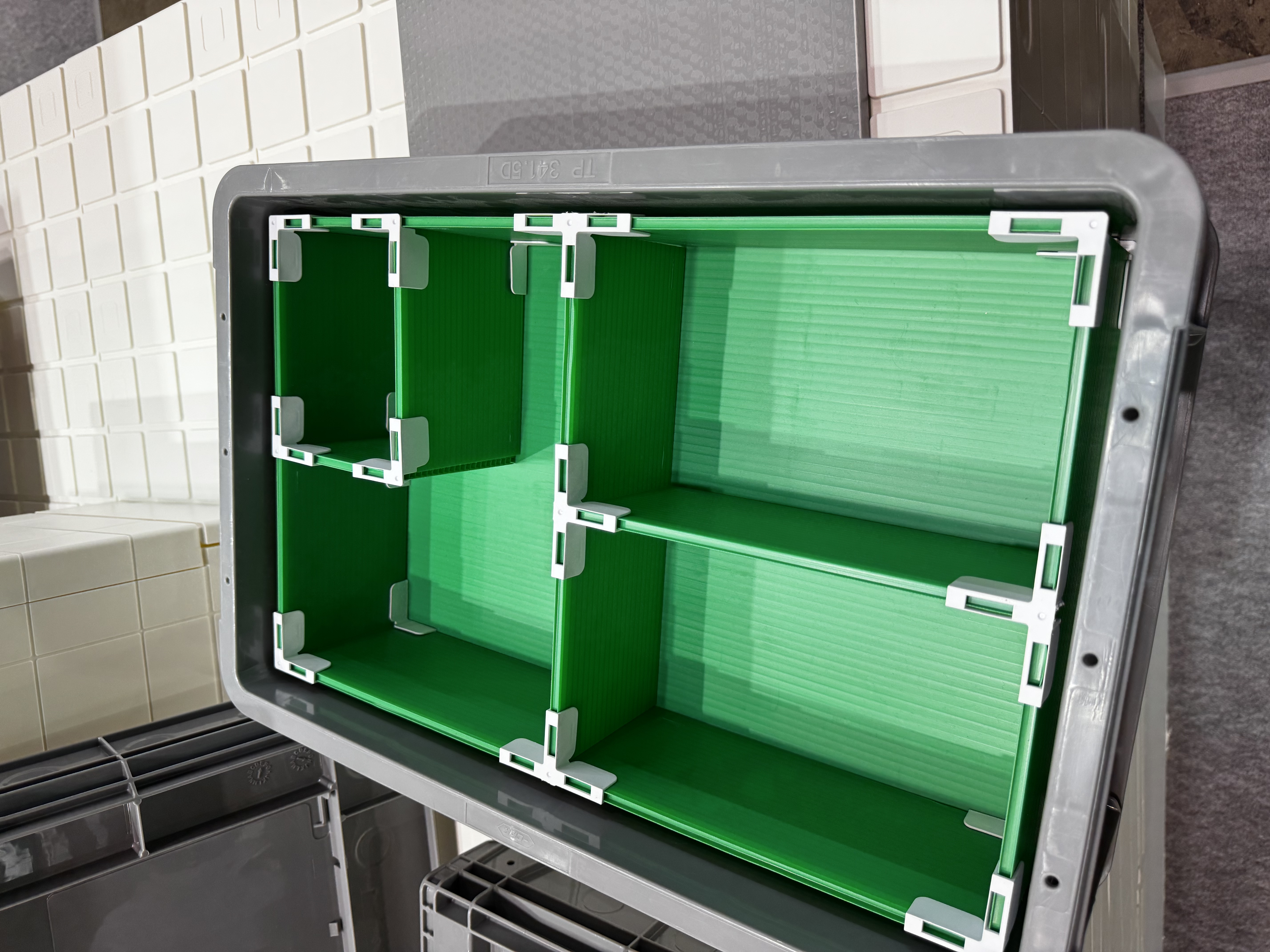

ウェーハ、ベアチップ、およびパッケージ化された IC は、静電気に非常に敏感です。 ESD 段ボール箱は、このプロセスでターンオーバー キャリアとして使用されるだけでなく、静電気防止ナイフ クランプや EVA ライニングと組み合わせて「ボックス + グリッド + パッド」の三次元保護システムを形成し、ピンの変形や静電気破壊を防ぐこともよくあります。
PCBA コンポーネントと SMT アセンブリ
回路基板の組立工程では、半完成した基板カードを工程間で頻繁に搬送する必要があります。 ESD カートンは強固な物理的サポートを提供し、基板が曲がるのを防ぎ、手作業で取り扱う際に人体からの静電気が基板に伝わるリスクを排除します。工場内物流の標準化に欠かせない消耗品です。
光電ディスプレイと精密機器の製造
LCD/OLED パネル、光学レンズ、医療用電子機器の表面は埃がたまりやすく、傷がつきやすいです。 ESD段ボールの低発塵特性と帯電防止機能により、製品の外観の清潔さを保つだけでなく、静電気の吸着による二次汚染も防止します。
航空宇宙および軍用電子機器
この分野では、包装材料の信頼性が非常に要求されます。 ESD 段ボールは、軽量でカスタマイズ可能な緩衝構造と軍事規格レベルの静電気保護規格に準拠しているため、誘導コンポーネントや通信モジュールなどの高価な機器の保管と輸送に広く使用されています。
実際のエンジニアリング用途では、ESD 段ボール箱の評価は外観の色のみに依存することはできません (黒だからといって効果があるとは限りません)。次の技術指標に注意を払う必要があります。
表面抵抗率の範囲: ANSI/ESD S20.20 または IEC 61340 規格によれば、静電気放散パッケージの表面抵抗率は 105Ω ～ 10¹¹Ω の間に制御する必要があります。シールドされたパッケージには、より低いインピーダンスの導電層が必要です。
機械的強度のマッチング: 梱包品の重量と積み重ねの高さに応じて、静電気保護を提供しながら、エッジクラッシュ強度と破裂耐性が物流輸送の要件を確実に満たすように、適切な波形タイプ (B 波形、E 波形、または BC ダブル波形など) を選択する必要があります。
環境保護とリサイクル特性: グリーン製造基準の向上に伴い、水性インク印刷、ハロゲンフリー難燃性、分解性導電性フィラーの適用が、ESD パッケージの総合的な競争力を測る重要な要素となっています。
専門的なヒント: ESD 段ボール箱は静電気保護システム全体ではなく、静電気保護システムの一部です。実際の使用では、管理のための全体的な接地システムおよび人員の静電気防止規則に組み込む必要があります。保護性能の継続的な有効性を確保するために、在庫包装材の表面抵抗について定期的にスポットチェックを実施し、材料ライフサイクルファイルを作成することをお勧めします。
